Je 5183 Aluminium MIG Wire vhodný pre tlakové nádoby?

Zvar v tlakovej nádobe nie je miestom, kde zistíte, že váš prídavný kov bol nedostatočne špecifikovaný. Praskanie koróziou pod napätím, únava zvaru a zlyhanie spoja v kryogénnej prevádzke nie sú hypotetickými problémami – sú to zdokumentované spôsoby zlyhania, ktoré riadia špecifikácie materiálu. Výber nesprávneho hliníkového plniva nie je pri výrobe vždy okamžite zrejmý, ale následky sa prejavia v prevádzke za podmienok, na ktoré kĺb nikdy nebol navrhnutý. 5183 hliníkový MIG drôt má špecifickú pozíciu v hierarchii výberu prídavného kovu: vyberá sa vtedy, keď prevádzkové prostredie, základná zliatina alebo štrukturálne požiadavky presahujú to, čo môže spoľahlivo poskytnúť hliníkový drôt na všeobecné použitie.

Čím sa zváranie tlakových nádob líši od bežnej výroby

Zvarový spoj nesie cyklické a trvalé zaťaženie

Vo všeobecnosti pri výrobe hliníka – kryty, konzoly, konštrukčné rámy – zvarový spoj zvyčajne nesie statické zaťaženie v relatívne stabilnom prostredí. Požiadavkou na výkon je rozmerová integrita a základné konštrukčné spojenie.

Zvarový spoj tlakovej nádoby je iná situácia. Pracuje pod vnútorným tlakom, často s cyklickým zaťažením, keď sa nádoba počas svojej životnosti opakovane natlakuje a odtlakuje. Toto cyklické zaťaženie vytvára únavové napätie, ktoré sa hromadí na špičke zvaru a v tepelne ovplyvnenej zóne. Spoj, ktorý drží pri statickom zaťažení, môže pri únave postupne praskať.

Korózia v oblasti zvaru predstavuje štrukturálne riziko

Zvarový kov a okolitá tepelne ovplyvnená zóna sú často elektrochemicky odlišné od základného materiálu. V hliníku môže tento rozdiel spôsobiť preferenčnú koróziu v oblasti zvaru, keď je zostava vystavená chloridom, vlhkosti alebo iným korozívnym médiám.

V tlakovej nádobe nie je korózia na zvare len stavom povrchu – znižuje hrúbku steny a vytvára miesta iniciácie korózneho praskania pod napätím. Zloženie prídavného kovu priamo ovplyvňuje odolnosť zóny zvaru voči korózii vzhľadom na okolitý základný materiál.

Čo prináša všeobecný hliníkový drôt a kde je nedostatok

General Filler funguje dobre pre aplikácie s nízkym dopytom

Univerzálne hliníkové plniace drôty – vrátane typov obsahujúcich kremík používaných pre tepelne spracovateľné zliatiny – sú vhodné pre širokú škálu výrobných úloh. Vyberajú sa pre ľahké zváranie, charakteristiky toku, odolnosť proti praskaniu pri menších zvaroch a kompatibilitu s bežnými základnými zliatinami.

Pre nekritické aplikácie: zvárané rámy, všeobecné kryty, kozmetické zvary a ľahké konštrukčné práce, všeobecné plnivo funguje primerane bez nákladov alebo zložitosti špecifikácií vyššie legovaného drôtu.

Medzery, ktoré sa objavujú v náročných podmienkach

Všeobecný hliníkový drôt nepokrýva všetky aplikácie s rovnakým výkonom. Kde má tendenciu zaostávať:

• Spoje v zliatinách s vysokým obsahom horčíka (ako sú séria 5083 a 5456), kde sa chémia plniva musí zhodovať s koróznym správaním základnej zliatiny
• Nízkoteplotná prevádzka, kde niektoré zliatiny plniva strácajú húževnatosť pri poklese teploty
• Spoje kritické z hľadiska únavy, kde vyššia pevnosť zvarového kovu v ťahu znižuje rýchlosť rastu únavových trhlín
• Morské a pobrežné prostredie, kde trvalé vystavenie chloridom vyžaduje plnivo, ktorého korózny potenciál je kompatibilný so základnou zliatinou

Prečo ER5183 rieši tieto medzery

Funkčným rozdielom je obsah horčíka

ER5183 obsahuje vyšší obsah horčíka ako mnohé hliníkové plnivá na všeobecné použitie. Horčík v tuhom roztoku spevňuje zvarový kov a zlepšuje jeho odolnosť proti koróznemu praskaniu pod napätím v chloridovom prostredí. Príspevok k pevnosti horčíka je zachovaný po zváraní bez potreby tepelného spracovania po zváraní.

Toto nie je druhotná výhoda – je to primárny technický dôvod, prečo je ER5183 špecifikovaný pre tlakové nádoby zvárané zo základných zliatin série 5000. Zvarový kov musí byť chemicky a mechanicky kompatibilný so základnou zliatinou počas celej životnosti nádoby.

Je pri konštrukcii tlakových nádob dôležitá vyššia pevnosť zvarového kovu?

Áno, a záleží na tom špecifickým spôsobom. Konštrukčné predpisy tlakových nádob stanovujú prípustné hodnoty napätia pre zvarové spoje a tieto hodnoty sú viazané na skutočné mechanické vlastnosti zvarového kovu. Prídavný drôt s nižšou medzou klzu alebo nižšou pevnosťou v ťahu núti konštruktéra buď zvýšiť hrúbku steny, alebo znížiť povolený prevádzkový tlak.

ER5183 produkuje zvarový kov s vyššou pevnosťou pri zváraní ako alternatívy s nižším obsahom horčíka, čo dáva konštruktérovi nádoby viac priestoru na prácu v rámci bezpečnostných faktorov požadovaných kódom bez nadmernej konštrukcie hrúbky steny.

Nízkoteplotná húževnatosť je kritickou požiadavkou pre kryogénne nádoby

Skladovacie nádrže LNG, nádoby na kryogénne procesy a zariadenia na manipuláciu s kvapalným plynom pracujú pri teplotách hlboko pod okolitou teplotou. Hliníkové zliatiny si vo všeobecnosti zachovávajú húževnatosť pri nízkych teplotách lepšie ako uhlíková oceľ, čo je jedným z dôvodov, prečo sa v tejto aplikácii používa hliník. Ale na výbere plniaceho drôtu stále záleží.

ER5183 je uznávaný pre zachovanie primeranej húževnatosti pri kryogénnych teplotách, a preto sa opakovane objavuje v špecifikáciách pre LNG a kryogénne nádoby. Plnivo, ktoré pri prevádzkovej teplote skrehne, je štrukturálny problém bez ohľadu na jeho vlastnosti pri izbovej teplote.

Aplikačné kontexty, ktoré si vyžadujú ER5183

Námorné tlakové plavidlá a zariadenia na mori

Morské prostredia kombinujú trvalé vystavenie soľnej hmle s mechanickým zaťažením a v aplikáciách na mori s cyklovaním únavy vyvolaným vlnami. Tlakové nádoby v tomto prostredí – hydraulické akumulátory, plynové fľaše, procesné nádoby na plošinách – potrebujú zvarové spoje, ktoré súčasne odolávajú korózii aj únave.

5183 Aluminium MIG Wire poskytuje kombináciu odolnosti proti korózii na báze horčíka a primeranej pevnosti zvaru, ktorú tieto aplikácie vyžadujú. Špecifikovanie univerzálneho plniva v aplikácii námornej tlakovej nádoby predstavuje nesúlad medzi prevádzkovým prostredím a schopnosťou zvarového kovu.

Nádoby na chemické procesy manipulujúce s korozívnymi médiami

Pri chemickom spracovaní vyžadujú nádoby manipulujúce s kyselinami, žieravými roztokmi alebo procesnými prúdmi obsahujúcimi halogenidy zvarové spoje, ktorých korózne správanie je predvídateľné počas životnosti nádoby. Zóna zvaru, ktorá koroduje rýchlejšie ako základný materiál, je bodom zlyhania, ktorý je ťažké vizuálne zistiť, kým nedôjde k významnej strate steny.

Pre chemické nádoby na báze 5083 zachováva ER5183 galvanickú kompatibilitu medzi zvarovým kovom a základnou zliatinou, čím znižuje elektrochemickú hnaciu silu pre prednostnú koróziu zvaru.

Kódy nezapálených tlakových nádob pod tlakom

Normy výroby tlakových nádob v rôznych jurisdikciách špecifikujú prijateľné prídavné kovy pre rôzne základné zliatiny a kombinácie služieb. Pre základné zliatiny radu 5000 v prevádzke nevypálených tlakových nádob je ER5183 dôsledne uvádzaný ako prijateľné plnivo. Použitie neschváleného plniva spôsobuje problémy s dodržiavaním predpisov, ktoré presahujú rámec výkonu – môže spôsobiť neplatnosť certifikácie nádoby.

Výrobcovia pracujúci pod tlakom musia overiť schválenie prídavného kovu pre špecifickú základnú zliatinu a triedu prevádzky pred zváraním, nie po ňom.

Porovnanie ER5183 s inými bežnými hliníkovými plnivami pre prácu v tlakových nádobách

ER5356 sa niekedy považuje za alternatívu k ER5183 a pre nekritické konštrukčné zvary na zliatinách radu 5000 je často adekvátny. Kľúčovým obmedzením je kryogénna prevádzka – ER5356 nie je vhodný pre prevádzkové teploty pod približne mínus 65 stupňov Celzia, čo ho vylučuje pre LNG a nízkoteplotné technologické zariadenia. ER5183 toto obmedzenie nenesie.

Praktické úvahy pri zváraní pri použití ER5183

Podávanie drôtu a nastavenie hnacieho kotúča

ER5183 má podobné mechanické vlastnosti ako ostatné hliníkové plnivá série 5000 z hľadiska podávania drôtu. Je mäkší ako oceľový drôt a náchylnejší na deformáciu hnacích valcov, ak je prítlačný tlak nastavený príliš vysoko. Použite valčeky s V-drážkou alebo U-drážkou s nízkou prítlačnou silou a na zníženie trenia použite teflónovú alebo nylonovú vložku v kábli pištole.

Hliníkový drôt všetkých typov potrebuje čisté a suché skladovanie. Znečistenie povrchu drôtu vlhkosťou môže prispieť k pórovitosti zvaru, čo je obzvlášť závažná chyba pri práci s tlakovou nádobou, kde je pórovitosť v platných predpisoch kritériom zamietnutia.

Výber ochranného plynu pre ER5183

Čistý argón je štandardný ochranný plyn pre zváranie hliníka MIG, vrátane 5183 hliníkového MIG drôtu. Argón poskytuje stabilnú charakteristiku oblúka a podporuje režim prenosu spreja, ktorý vytvára hlbokú penetráciu a čistý profil guľôčok vhodný pre prácu v tlakovej nádobe.

Zmesi argónu a hélia zvyšujú energiu oblúka a môžu zlepšiť fúziu na hrubších častiach, ale tiež zvyšujú riziko pórovitosti, ak nie je úplne zachované pokrytie tienením. Pre aplikácie tlakových nádob, kde je pórovitosť prísne kontrolovaná kódom, je čistý argón voľbou s nižším rizikom, pokiaľ hrúbka sekcie špecificky nevyžaduje vyšší tepelný príkon.

Predhrievanie a Interpass Regulácia teploty

Hliník nevyžaduje predhrievanie ako oceľ, ale pri viacprechodových zvaroch je dôležitá kontrola medziprechodovej teploty. Príliš rýchle ochladenie spoja medzi prechodmi môže spôsobiť zvyškové napätie. Nadmerná interpass teplota môže ovplyvniť vlastnosti tepelne ovplyvnenej zóny.

Pri práci s tlakovou nádobou by mala byť interpass teplota v rozsahu odporúčanom príslušnou výrobnou normou. Teplotu sledujte pomocou kontaktných teplomerov namiesto odhadovania dotykom alebo pozorovaním.

Kedy si preštudovať špecifikáciu pred výberom vodiča

Ak projekt zahŕňa čokoľvek z nasledujúceho, výber prídavného kovu je potrebné pred začatím zvárania overiť podľa príslušnej normy:

• Nádoby podliehajúce tlakovej skúške alebo kontrole treťou stranou
• Prevádzkové teploty pod okolitou teplotou, najmä pod mínus 65 stupňov Celzia
• Základné zliatiny zo série 5083, 5086 alebo 5456
• Námorné, pobrežné alebo chemické služby
• Projekty, kde sa vyžaduje kvalifikácia postupu zvárania
• Výmena prídavného kovu po kvalifikácii znamená rekvalifikáciu postupu, čo má vplyv na harmonogram a náklady. Výber plniva priamo vo fáze návrhu sa týmto problémom vyhne.

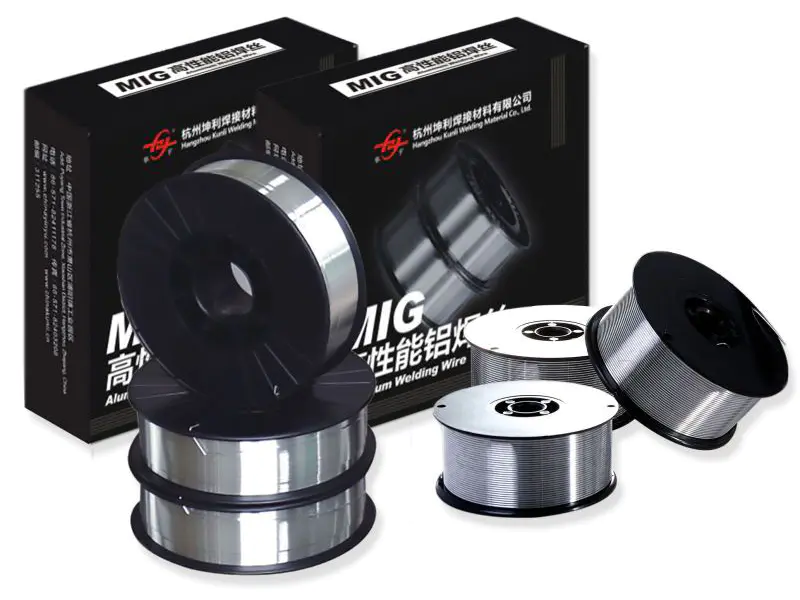

Zdroj ER5183 pre prácu s certifikovanou tlakovou nádobou

Výroba tlakových nádob vyžaduje prídavné kovy, ktoré možno vysledovať až k ich materiálovej certifikácii s overením chemického zloženia podľa výrobnej šarže. Plniaci drôt, ktorý funguje správne pri testovaní, ale nemožno ho vysledovať k zdokumentovanej chemickej analýze, vytvára problémy s dodržiavaním, ktoré je ťažké vyriešiť po dokončení nádoby. Hangzhou Kunli Welding Materials Co., Ltd. dodáva 5183 Aluminium MIG Wire pre tlakové nádoby, kryogénne, námorné a pobrežné zváranie. Ich produkty zahŕňajú certifikačnú dokumentáciu na podporu kvalifikácie postupu a požiadaviek na kontrolu treťou stranou. Ak špecifikujete alebo získavate ER5183 pre projekt tlakovej nádoby, oslovenie vašej základnej zliatiny, servisných podmienok a príslušnej výrobnej normy poskytne ich tímu kontext na potvrdenie vhodnosti produktu a dodávateľských podmienok.
