Ako si vybrať hliníkový zvárací drôt na predaj v priemysle?

Výber nesprávneho prídavného kovu pre prácu pri zváraní hliníka nevedie vždy k okamžitému zlyhaniu. Niekedy zvar drží – ale po niekoľkých mesiacoch po únavovom zaťažení praskne. Niekedy prejde vizuálnou kontrolou, ale pri NDT vykazuje pórovitosť. A niekedy spoj jednoducho nedosahuje mechanické vlastnosti, ktoré vyžaduje konštrukcia, čo je nedostatok, ktorý sa prejaví až vtedy, keď je konštrukcia vystavená skutočným prevádzkovým podmienkam. Pre inžinierov a tímy obstarávateľov, ktoré hodnotia hliníkový zvárací drôt na predaj, nie je označenie zliatiny vytlačené na cievke menej dôležitým špecifikačným detailom – určuje, ako sa hotový zvar správa pri záťaži, v korozívnom prostredí a v teplotných cykloch, ktoré si vyžadujú skutočné priemyselné aplikácie.

Na čo sa používa hliníkový zvárací drôt?

Hliníkový plniaci drôt sa spotrebuje počas procesu zvárania na spojenie hliníkových základných materiálov. Taví sa do zvarového kúpeľa spolu so základným kovom, čím prispieva k mechanickým vlastnostiam spoja, odolnosti voči korózii a odolnosti voči prasklinám. Zloženie prídavného drôtu nie je identické so základným kovom – je formulované tak, aby kompenzovalo zmeny, ku ktorým dochádza pri roztavení a opätovnom stuhnutí hliníka, najmä tendenciu určitých hliníkových zliatin praskať počas chladiacej fázy zvárania.

Drôt sa používa v procesoch zvárania MIG (GMAW) a TIG (GTAW), pričom aplikácie MIG hliníkového zváracieho drôtu dominujú vo veľkoobjemovej priemyselnej výrobe vďaka rýchlosti procesu a kompatibilite s automatizáciou, ktoré ponúka zváranie MIG.

Bežné odvetvia používajúce hliníkové zváracie drôty

Rozsah aplikácií je široký, ale odvetvia so značnou spotrebou a jasne diferencovanými požiadavkami na zliatiny zahŕňajú:

• Námorná výroba — trupy lodí, palubné konštrukcie, plošiny na mori a námorné vybavenie, kde je primárnou požiadavkou na výkon odolnosť proti korózii v slanej vode
• Automobilová výroba — panely karosérie, komponenty podvozku, časti zavesenia a výmenníky tepla, kde zníženie hmotnosti vedie k prijatiu hliníka a pevnosť zvaru je kritickým faktorom bezpečnosti
• Konštrukčná a architektonická výroba — komerčné budovy, mosty, koľajové vozidlá a modulárne konštrukcie, kde záleží na estetike a štrukturálnej celistvosti
• Tlakové nádoby a potrubia — zariadenia na chemické spracovanie a priemyselné zariadenia, kde integrita zvaru pod tlakom a vystavenie procesným chemikáliám definuje bezpečnú prevádzku
• Letectvo a obrana — konštrukčné komponenty, pri ktorých je definujúcou technickou požiadavkou pomer pevnosti k hmotnosti

Prečo je výber dôležitý pre kvalitu zvaru

Zliatina prídavného drôtu ovplyvňuje viac než len chémiu zvaru. Ovplyvňuje:

• Citlivosť na horúce trhliny — či zvarový kov stuhne bez praskania pozdĺž hraníc zŕn
• Mechanická pevnosť hotového spoja — ktorý môže byť nižší alebo vyšší ako základný kov v závislosti od výberu plniva
• Odolnosť proti korózii v prevádzke — najmä v prostrediach vystavených chloridom, cyklickej vlhkosti alebo kontaktu s chemikáliami
• Kompatibilita spracovania po zváraní — či je možné spoj tepelne spracovať, eloxovať alebo potiahnuť bez nepriaznivých účinkov
• Podávateľnosť drôtu v aplikáciách MIG — mäkšie zliatiny sa môžu nekonzistentne posúvať cez systémy vložiek navrhnutých pre tvrdší drôt, čo ovplyvňuje stabilitu oblúka a konzistenciu zvaru

Ako si vybrať správny typ zliatiny

Proces výberu zliatiny hliníka sa riadi predovšetkým základným materiálom, ktorý sa má zvárať, a požiadavkami na výkon hotového spoja. Žiadny jednotlivý prídavný drôt neslúži rovnako dobre každej aplikácii zvárania hliníka – každá zliatina prináša kompromisy, ktoré sa dajú jasne vyriešiť až po definovaní prípadu použitia.

Prehľad porovnania 5356 vs 4943 vs 5183

Tieto tri zliatiny predstavujú odlišné prístupy k kompromisu medzi pevnosťou, koróziou a praskaním, ktorý definuje výber hliníkového plniva.

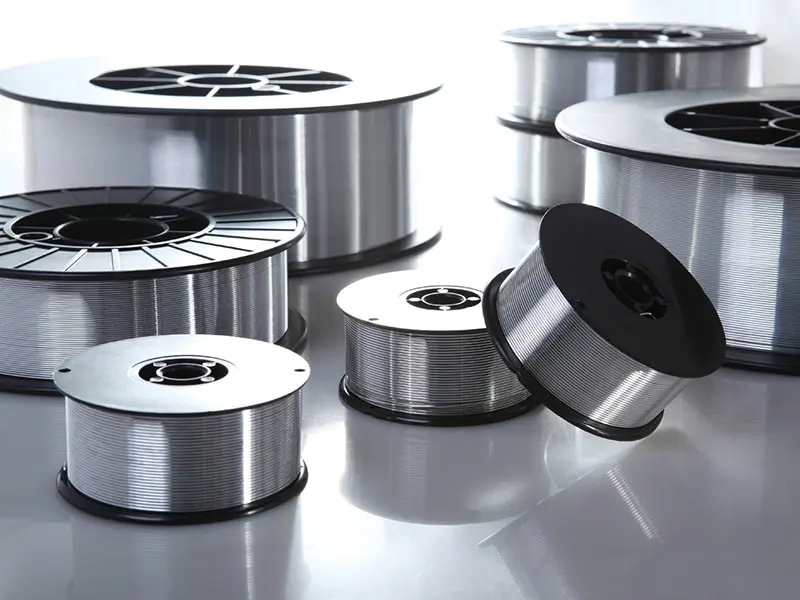

5356 zliatinový hliníkový drôt je plnivo na báze horčíka, ktoré sa široko používa vo všeobecných aplikáciách priemyselného zvárania. Obsah horčíka poskytuje pevnú mechanickú pevnosť v zvarenom stave a dobrú odolnosť proti korózii v morskom a vonkajšom prostredí. Zvára čisto na mnohých základných zliatinách radu 5xxx a ponúka spoľahlivú posuvnosť v aplikáciách MIG. Obmedzením je jeho citlivosť na prevádzku pri zvýšenej teplote – 5356 sa neodporúča pre aplikácie, kde bude zvar vystavený trvalým teplotám nad určitým prahom, pretože sa časom môže stať citlivým na senzibilizáciu a korózne praskanie.

4943 Drôt na zváranie hliníka je relatívne novšia zliatina, ktorá rieši medzeru medzi zavedenými rodinami 4043 a 5356. Kombinuje obsah kremíka (z rodiny 4xxx) pre lepšiu odolnosť voči praskaniu a podávateľnosť s pridaným horčíkom, ktorý zvyšuje mechanické vlastnosti po zváraní bližšie k úrovniam 5356. Výsledkom je plnivo, ktoré sa zvára hladšie ako 5356 na základných zliatinách citlivých na trhliny a zároveň poskytuje pevnejšie spoje ako štandard 4043. Pre automobilové konštrukčné komponenty – najmä tie, ktoré zahŕňajú základné zliatiny série 6xxx – sa 4943 stáva čoraz viac špecifikovanou voľbou, pretože znižuje riziko praskania za tepla pri zachovaní mechanického výkonu, ktorý vyžadujú spoje kritické z hľadiska bezpečnosti.

5183 hliníkový mig drôt sedí na vysokopevnostnom konci spektra hliníkových plnív. S vyšším obsahom horčíka ako 5356 vyvíja väčšiu pevnosť v ťahu v nanesenom zvarovom kove. To z neho robí špecifikovanú voľbu pre konštrukčné aplikácie, kde je hlavnou požiadavkou pevnosť zvaru – veľké konštrukčné výrobky, dopravné zariadenia a námorné konštrukcie nesúce značné zaťaženie. Kompromisom je, že 5183 môže byť náročnejšie na podávanie v aplikáciách MIG kvôli svojej relatívnej mäkkosti a vyžaduje viac pozornosti na stav vložky a výber hnacieho kotúča, aby sa zachovalo konzistentné podávanie počas dlhších výrobných sérií.

Pevnosť, odolnosť proti korózii a kompatibilita

Pochopenie poradia týchto troch zliatin v kľúčových dimenziách výkonu pomáha objasniť, kedy je každá vhodná:

Pevnosť v ťahu vo zvarenom stave vo všeobecnosti nasleduje: 5183 nad 5356, 5356 nad 4943 a 4943 nad štandard 4043. Samotné hodnotenie pevnosti však neurčuje správnu voľbu – plnivo, ktoré vytvára silnejší zvar, ale predstavuje riziko praskania za tepla, nie je vhodné pre túto aplikáciu.

Odolnosť proti korózii v morskom prostredí uprednostňuje zliatiny 5xxx (5356 a 5183) pred zliatinami 4xxx obsahujúcimi kremík. Horčík v plnivách 5xxx prispieva k vytvoreniu ochrannej vrstvy oxidu v slanej vode a vlhkom prostredí. Pre každú aplikáciu s expozíciou chloridom je vhodná skupina 5356 alebo 5183; 4943 a 4043 sú menej vhodné pre trvalú námornú službu.

Kompatibilita so základňou zliatiny sú kľúčovým filtrom v akomkoľvek procese výberu:

• Základné zliatiny série 5xxx (ako napríklad 5052, 5083, 5086) sa zvyčajne zvárajú s plnivom 5356 alebo 5183
• Základné zliatiny série 6xxx (ako 6061, 6063, 6082) sú citlivé na praskliny a sú zvárané buď 4943 alebo 4043, aby sa znížilo riziko praskania za tepla
• Zmiešané spoje medzi základnými zliatinami 5xxx a 6xxx vyžadujú starostlivý výber plniva – v niektorých konfiguráciách možno použiť 5356, ale 4943 čoraz viac pokrýva túto požiadavku v automobilových aplikáciách

Hliníkový zvárací drôt pre rôzne typy projektov

Námorné aplikácie

Námorný hliníkový zvárací drôt musí uprednostňovať odolnosť proti korózii v slanej vode pred ostatnými výkonnostnými faktormi. Trupy, vybavenie paluby, štrukturálne rámy a zostavy palivových nádrží v morskom prostredí čelia nepretržitému vystaveniu vode a vzduchu s obsahom chloridov – čo je kombinácia, ktorá spôsobuje rýchlu degradáciu zliatin, ktorým chýba primeraná odolnosť proti korózii v oblasti zvaru.

Pre námornú výrobu:

• Zliatiny na báze 5083 a 5086 sú štandardné v konštrukcii trupu pre ich vlastnú odolnosť proti morskej korózii
• 5356 plniaci drôt slúži ako bežný námorný hliníkový zvárací drôt pre mnohé konštrukčné námorné spoje – zachováva si korózny výkon kompatibilný so základnou zliatinou a poskytuje primeranú pevnosť pre konštrukčné aplikácie
• 5183 výplň je určený pre vysoko zaťažené konštrukčné námorné aplikácie, kde požiadavky na pevnosť zvaru presahujú to, čo poskytuje 5356
• Vyhnite sa rodinným výplňam 4xxx v námorných konštrukčných aplikáciách — obsah kremíka neponúka profil odolnosti proti korózii, ktorý si námorné služby vyžadujú

Zvárací proces pri námornej výrobe je často MIG kvôli požiadavkám na objem výroby, čo znamená, že okrem výkonu zliatiny je praktickým hľadiskom aj možnosť podávania drôtu. 5356 aj 5183 sa primerane podávajú v dobre udržiavaných zostavách MIG, hoci 5183 vyžaduje viac pozornosti na stav vložky.

Automobilové aplikácie

Automobilové zváranie hliníka predstavuje iný súbor požiadaviek. Zníženie hmotnosti v konštrukciách vozidiel viedlo k širokému prijatiu zliatin série 6xxx – najmä 6061 a 6082 – pre komponenty karosérie v bielej farbe, konštrukcie podvozku a prvky zavesenia. Tieto zliatiny sú pri zváraní citlivé na praskliny a výber plniva je rozhodujúci, aby sa zabránilo vzniku trhlín za tepla v spojoch, ktoré pri prevádzke nesú dynamické únavové zaťaženie.

Pre konštrukčné zváranie automobilov:

• 4943 Drôt na zváranie hliníka has become the preferred filler for welding 6xxx series automotive alloys — it reduces hot cracking sensitivity while delivering stronger joints than standard 4043
• 4043 sa naďalej používa pre neštrukturálne alebo menej namáhané automobilové spoje, kde je prijateľná mierne nižšia pevnosť a prioritou je hladký vzhľad zvaru
• 5356 možno použiť na niektoré automobilové aplikácie zahŕňajúce základné materiály série 5xxx, ale neodporúča sa pre základné zliatiny série 6xxx kvôli riziku praskania za tepla

Automobilové výrobné prostredia tiež kladú vysoké požiadavky na podávanie drôtu a konzistenciu oblúka kvôli objemom výroby a zahrnutým automatizovaným zváracím systémom. Výhoda podávania 4943 oproti 5356 v týchto systémoch je praktická úvaha, ktorá ovplyvňuje prijatie zliatiny nezávisle od metalurgických argumentov.

Konštrukčná a ťažká výroba

V prípade konštrukčnej výroby – koľajových vozidiel, veľkorozmerných komerčných konštrukcií, rámov priemyselných zariadení – sa výkonnostné požiadavky líšia viac ako v námornom alebo automobilovom kontexte a výber plniva závisí konkrétnejšie od kombinácie základnej zliatiny a prípadu zaťaženia.

Všeobecné pokyny pre konštrukčné zváranie hliníka:

• 5356 pokrýva väčšinu štrukturálnych aplikácií zahŕňajúcich základné zliatiny série 5xxx s požiadavkami na strednú pevnosť
• 5183 je vhodné, keď sa pevnosť zvaru musí priblížiť alebo zodpovedať pevnosti základnej zliatiny – vysoko zaťažené konštrukčné spoje, zvary hlavného nosníka alebo spoje v seizmicky exponovaných konštrukciách
• 4943 je správnou voľbou, keď sú zliatiny radu 6xxx zapojené do konštrukčných aplikácií – ponúkajúce odolnosť proti praskaniu s vyššou pevnosťou ako 4043

Kategória vysokopevnostného hliníkového zváracieho drôtu – efektívne 5183 v aplikáciách MIG – je čoraz viac špecifikovaná v projektoch dopravnej infraštruktúry, kde štrukturálna redundancia nemôže kompenzovať nedostatočne výkonné zvary.

Porovnanie vedľa seba: 5356 vs. 4943 vs 5183

Čo by mali obstarávacie tímy zvážiť pri výbere zdrojov?

Výber technickej zliatiny je len časťou rozhodnutia o obstarávaní. Pre priemyselných nákupcov, ktorí hodnotia dodávateľov hliníkových zváracích drôtov, niekoľko ďalších faktorov ovplyvňuje to, či špecifikovaný drôt funguje konzistentne vo výrobe.

Konzistencia jednotlivých šarží je skutočným výrobným záujmom. Drôt, ktorý sa líši v zložení, čistote povrchu alebo rozmerovej tolerancii medzi výrobnými sériami, prináša variabilitu do procesu zvárania – variabilitu, ktorá sa prejavuje ako nestabilita oblúka, pórovitosť alebo nekonzistentné mechanické vlastnosti naneseného zvaru. Dodávatelia so zdokumentovaným riadením kvality a systémami sledovania šarží toto riziko znižujú.

Stav povrchu drôtu priamo ovplyvňuje kvalitu oblúka pri zváraní MIG. Hliníkový drôt je citlivý na akumuláciu povrchových oxidov a zvyšky maziva pri ťahaní. Drôt, ktorý bol skladovaný nesprávne alebo sa s ním manipulovalo bez primeranej ochrany obalu, môže spôsobiť kontamináciu povrchu, ktorá spôsobí pórovitosť a nestabilitu oblúka.

Špecifikácie cievky a balenia musia zodpovedať používanému podávaciemu systému. Priemer drôtu, rozmery cievky a veľkosť jadra musia zodpovedať konfigurácii hnacieho valca a vložky na zváracom zariadení. Nezhodné navíjanie spôsobuje problémy s podávaním, ktoré sú niekedy diagnostikované ako problémy so zliatinou alebo zariadením, keď je hlavnou príčinou nesúlad v špecifikácii balenia.

Certifikačná dokumentácia a dokumentácia o zhode sa môže vyžadovať pre postupy zvárania v regulovaných odvetviach – námorná klasifikácia, kvalifikácia dodávateľa pre automobilový priemysel, kódy pre konštrukčné zváranie a výroba tlakových nádob, všetky majú požiadavky na dokumentáciu, ktoré musí byť dodávateľ drôtu schopný podporiť.

Rozhodovanie o výbere: praktická cesta rozhodovania

Pre kupujúcich a inžinierov pracujúcich pri výbere plniaceho drôtu pomáha štruktúrovaná postupnosť rozhodovania vyhnúť sa bežným chybám:

1. Identifikujte základnú zliatinu alebo kombináciu zliatin – toto je primárny filter, ktorý určuje, ktoré plnivá sú metalurgicky kompatibilné
2. Posúďte citlivosť spoja na trhliny – zliatiny na báze 6xxx a rozdielne spoje vyžadujú výplne odolné voči prasknutiu (4943 alebo 4043); Základné zliatiny 5xxx sú vo všeobecnosti tolerantnejšie voči 5356 a 5183
3. Definujte korózne prostredie – morské a vonkajšie prostredie uprednostňuje plnivá 5xxx; vnútorné alebo kontrolované prostredie je tolerantnejšie k plnivám 4xxx
4. Stanovte požiadavku na pevnosť – musí sa zvar približovať pevnosti základného kovu alebo je prijateľné plnivo s nižšou pevnosťou vzhľadom na dizajn spoja?
5. Zvážte proces zvárania a výrobné prostredie – výrobné prostredia MIG s dlhými linkami musia brať do úvahy schopnosť podávania; Aplikácie TIG sú na to menej citlivé
6. Skontrolujte všetky príslušné postupy zvárania alebo požiadavky certifikácie – potvrďte, že vybrané plnivo je schválené pre príslušnú špecifikáciu postupu zvárania

Spojenie výberu a obstarávania

Výber hliníkového plniaceho drôtu je technické rozhodnutie s priamymi dôsledkami na obstarávanie. Zliatina, ktorá vyhovuje aplikácii, nemusí byť ľahko dostupná z miestnych zdrojov a dodávateľovi s nízkou cenou môže chýbať konzistentnosť šarže alebo dokumentácia, ktorú vyžaduje regulovaná aplikácia. Základom je správny výber – prispôsobenie typu zliatiny základnému materiálu, prevádzkovému prostrediu a mechanickým požiadavkám. Ďalším krokom je nájdenie dodávateľa, ktorý dokáže dodávať túto zliatinu konzistentne, s dokumentáciou primeranej kvality a balením vhodným pre výrobné prostredie. Pre priemyselných nákupcov a zváracích technikov, ktorí hodnotia antikorózny hliníkový zvárací drôt, možnosti vysokej pevnosti alebo špecifické zliatiny ako 5356, 4943 a 5183 pre aplikácie MIG zváracích drôtov na hliník, Hangzhou Kunli Welding Materials Co., Ltd. ponúka komplexný sortiment hliníkových plničov s technickou podporou a stálosťou kvality, ktorú priemyselná výroba vyžaduje. Ak vaša súčasná špecifikácia zahŕňa jednu z týchto zliatin alebo ak porovnávate možnosti pre novú aplikáciu, oslovenie základnej zliatiny, dizajnu spoja a podrobností o servisnom prostredí je produktívnym východiskovým bodom pre konverzáciu o zdrojoch.
