5356 zliatinový hliníkový drôt pre námorné a lodné zváranie

Zvar trupu sa udržal počas skúšok na mori, ale na začiatku prevádzkovej sezóny vykazoval korózne napätie. Konštrukčný spoj na komponente paluby, ktorý prešiel vizuálnou kontrolou, ale zlyhal pri únavovom zaťažení, pretože výplňová zliatina nezodpovedala tomu, čo potreboval základný kov. Tím obstarávateľov, ktorý vychádzal z protichodných odporúčaní od zváračských inžinierov, z ktorých každý má zapísané iné číslo zliatiny. Takéto situácie vznikajú pri stavbe lodí s dostatočnou frekvenciou, že skúsení výrobcovia majú často príbeh alebo dva a v mnohých prípadoch sa spája 5356 zliatinový hliníkový drôt - alebo presnejšie, či to bola správna voľba pre tento spoj, pre tento základný kov a pre dané prostredie služieb. Zváranie hliníka v námornom priemysle nie je jedinou disciplínou. Lodenice, ktoré vyrábajú rekreačné hliníkové plavidlá, čelia odlišným materiálovým kombináciám a konštrukčným požiadavkám ako výroba komponentov pobrežných platforiem alebo komerčných rybárskych lodí navrhnutých na desaťročia náročného používania. Výber drôtu, ktorý funguje dobre v jednom kontexte, môže byť v inom ticho slabší, a preto je v tomto odvetví dôležité viac pochopiť, čo možnosti zliatiny skutočne ponúkajú a kde sa každá z nich skutočne hodí, viac ako v takmer akomkoľvek inom výrobnom prostredí.

Výzvy v oblasti zvárania pri stavbe lodí

Požiadavky na koróziu a pevnosť konštrukcie

Slaná voda je trpezlivá. Pôsobí v kĺboch, pozdĺž zvarových špičiek a do akejkoľvek malej štrbiny, kde bola tepelným alebo mechanickým namáhaním narušená ochranná vrstva oxidu. Zvar, ktorý vyzerá štrukturálne zdravý a kozmeticky prijateľný priamo zo stola, môže časom spôsobiť koróziu v tepelne ovplyvnenej zóne, ak zliatina plniva nebola zvolená s ohľadom na trvalé vystavenie slanej vode.

Štrukturálna stránka pridáva ďalšiu vrstvu zložitosti. Trupy lodí sa pri zaťažení vlnami ohýbajú, absorbujú vibrácie z pohonných systémov a akumulujú únavu z nespočetných cyklov zaťaženia počas životnosti plavidla. Zvary v primárnych konštrukčných miestach musia poskytovať spoľahlivú pevnosť v ťahu a odolnosť proti únave, nielen adekvátnu fúziu. Získanie odolnosti proti korózii a štrukturálneho výkonu z jedinej zliatiny plniva si vyžaduje pochopenie toho, na čo bola každá zliatina skutočne navrhnutá, namiesto toho, aby sa predplatilo čokoľvek, čo je na sklade.

Prečo zváranie hliníka predstavuje špecifické ťažkosti v morskom prostredí

Hliník takmer okamžite oxiduje, keď je vystavený vzduchu, pričom vytvára povrchovú oxidovú vrstvu, ktorá sa topí pri oveľa vyššej teplote ako základný kov. Táto vrstva oxidu sa musí počas zvárania narušiť, aby došlo k správnemu taveniu, a ak nie je správne riadená, môže spôsobiť pórovitosť alebo neúplnú fúziu, ktorá oslabí spoj spôsobom, ktorý nie je vždy viditeľný z povrchu.

Okrem tejto výzvy tepelná vodivosť hliníka znamená, že teplo sa počas zvárania rýchlo rozptýli, čo si vyžaduje vyššiu rýchlosť pojazdu a presnejšie riadenie prívodu tepla ako pri zváraní porovnateľných hrúbok ocele. V prostredí námornej výroby, kde sa spoje často vyrábajú v polohe na veľkých konštrukciách, je udržanie tejto kontroly dôsledne skutočnou praktickou výzvou. Správne nastavenie závisí čiastočne od drôtu a čiastočne od prípravy a techniky, ktorá ho obklopuje.

Možnosti hliníkového zváracieho drôtu, ktoré sa oplatí pochopiť

5356 zliatinový hliníkový drôt v súvislostiach stavby lodí

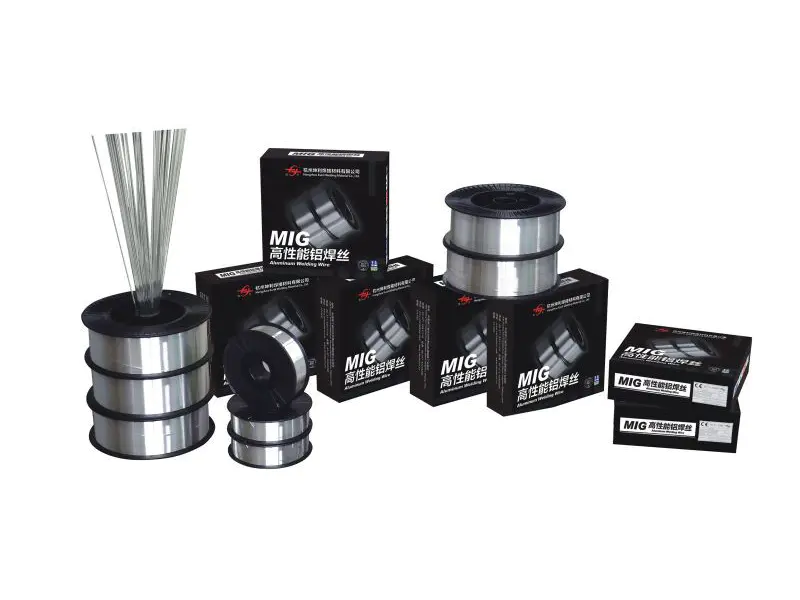

Hliníkový drôt z legovanej zliatiny 5356 si vybudoval svoju povesť v námornej a konštrukčnej výrobe vďaka konzistentnému výkonu v širokej škále aplikácií. Jeho obsah horčíka podporuje pevnú pevnosť v ťahu a primeranú odolnosť proti korózii, a preto sa ukazuje ako predvolená voľba v mnohých postupoch zvárania v lodeniciach. Dobre sa napája cez zariadenie MIG, vytvára stabilný oblúk a zvláda bežné hliníkové základné kovy série 5000 používané pri konštrukcii trupu bez problémov s kompatibilitou.

To znamená, že jeho vhodnosť nie je univerzálna. Za zmienku stojí teplotná citlivosť: trvalé zvýšené teploty počas prevádzky môžu časom ovplyvniť korózne správanie tejto zliatiny, čo je dôležité pri určitých aplikáciách vyhrievaných nádrží alebo strojovní, ale zriedkavo ovplyvňuje typickú konštrukčnú prácu trupu a paluby. Pre veľkú väčšinu námorných konštrukčných zváraní vykonávaných pri okolitých prevádzkových teplotách funguje spoľahlivo a predvídateľne.

Kde má tendenciu sa neustále zobrazovať:

• Všeobecné oplechovanie trupu zvárané na bežné druhy základných kovov série 5000
• Palubné konštrukcie, rámovanie nadstavby a priedelové panely
• Zostavy na vytláčanie hliníka v konštrukcii rekreačných a komerčných plavidiel
• Opravte zváranie na existujúcich hliníkových námorných konštrukciách, kde je prispôsobenie chémie plniva základnému kovu jednoduché

5183 Hliníkový MIG drôt pre náročné námorné konštrukcie

Ak zliatina 5356 spoľahlivo pokrýva všeobecné potreby námornej výroby, drôt 5183 je ten, ktorý sa špecifikuje, keď sa aplikácia dostane ďalej do náročných oblastí. Vyšší obsah horčíka sa premieta do silnejšej odolnosti proti korózii pri nepretržitom kontakte so slanou vodou, čo je dôležité pre kĺby, ktoré strávia celú svoju životnosť mokré, ponorené alebo v prílivových zónach, kde je expozícia neúprosná a nie príležitostná.

Bežne sa uvádza v postupoch zvárania tlakových nádob používaných v námornom prostredí, pre konštrukčné komponenty na mori, kde je po inštalácii obmedzená kontrola a prístup k údržbe, a pre časti trupu komerčných alebo pracovných lodí, kde výmena alebo oprava predstavuje značnú logistickú zložitosť. Vlastnosti zvarov, ktoré poskytuje, sa dramaticky nelíšia od 5356, pokiaľ ide o vizuálny vzhľad alebo každodennú manipuláciu, ale miera odolnosti proti korózii, ktorú poskytuje v skutočne agresívnych podmienkach vystavenia, je významná počas dlhej doby prevádzky.

Aplikácie, kde má táto zliatina tendenciu byť špecifikovaná:

• Trupy zaoceánskych komerčných plavidiel, kde je konštrukčnou požiadavkou trvalá odolnosť proti korózii počas predĺženej životnosti
• Konštrukčný hliník na mori, kde je po inštalácii obmedzený prístup na kontrolu
• Námorné nádrže a tlakové nádoby obsahujúce morskú vodu alebo chemicky agresívny obsah
• Časti trupu pracujúce v prostredí s vysokou slanosťou alebo v uzavretých pobrežných vodách s obmedzeným prílivovým splachovaním

Pohľad vedľa seba na porovnanie dvoch hlavných zliatin

Ako zlepšiť kvalitu zvarov v námorných konštrukciách

Správne tipy na výber drôtu, ktoré v praxi skutočne znamenajú rozdiel

Chybou pri výbere morského hliníkového drôtu je zaobchádzanie s každým kĺbom na plavidle rovnakým spôsobom. Palubné zábradlie a primárny konštrukčný prvok rámu v trupe sú hliníkové, ale ich expozičné prostredie, požiadavky na zaťaženie a následky zlyhania sú úplne odlišné. Zosúladenie výberu drôtu s kritickosťou kĺbu namiesto aplikácie jediného postupu v celej cieve má tendenciu produkovať lepšie výsledky a núti výrobcov, aby jasne premýšľali o tom, čo každý kĺb skutočne potrebuje, namiesto toho, aby sa spoliehali na zvyk.

Pred špecifikovaním drôtu pre akúkoľvek námornú prácu stojí za to použiť niekoľko praktických zásad:

• Pred výberom plniva potvrďte zliatinu základného kovu, pretože kompatibilita medzi plnivom a základným kovom ovplyvňuje pevnosť aj korózne správanie na rozhraní spoja
• V prípade spojov v nepretržite navlhčených oblastiach alebo prílivových zónach zhodnoťte, či dodatočná odolnosť zliatiny 5183 proti korózii odôvodňuje trochu premyslenejšie získavanie, ktoré môže vyžadovať.
• Zvážte prevádzkovú teplotu okolia, pretože priestory strojného zariadenia a vyhrievané časti nádrže môžu ovplyvniť dlhodobé korózne správanie niektorých druhov zliatin
• Pri opravách zvárania identifikujte pôvodný základný kov a existujúcu prídavnú zliatinu pred výberom náhradného materiálu, pretože zmiešanie nekompatibilných rodín zliatin môže časom spôsobiť galvanické problémy na spoji

Je predzvarové čistenie taký rozdiel ako výber drôtu?

V mnohých situáciách áno. Kontaminácia oxidom na povrchu základného kovu spôsobuje pórovitosť a defekty fúzie, ktorým nemôže zabrániť žiadna správna voľba drôtu. Mechanické čistenie kefou z nehrdzavejúcej ocele vyhradenej len pre hliník, po ktorom nasleduje odmasťovanie rozpúšťadlom bezprostredne pred zváraním, nie je pri námorných konštrukciách voliteľným krokom. Teplom ovplyvnené zóny z predchádzajúcich prechodov by sa mali čistiť aj medzi prechodmi na viacprechodových zvaroch, pretože pretvorenie oxidu je rýchle a dôkladné čistenie medzi prechodmi priamo ovplyvňuje kvalitu tavenia v dokončenom spoji.

Manipulácia po zváraní ovplyvňuje dlhodobé korózne správanie

Rozstrek zo zvaru zanechaný na povrchu základného kovu, údery oblúka mimo zvarovej zóny a zvyškové stopy po brúsení z dokončovania zvaru – to všetko vytvára miesta koncentrácie napätia a oblasti, kde bola narušená vrstva oxidu bez výhody správneho tavenia. Tieto povrchové nepravidelnosti majú tendenciu stať sa miestami iniciácie korózie v morskom prostredí v priebehu času. Dôsledná pozornosť na kvalitu zvaru, nielen na integritu zvaru, sa vypláca pri nádobách a konštrukciách, ktoré budú roky vystavené slanej vode.

Kompatibilita základných kovov: Prispôsobenie drôtu tomu, čo je už v štruktúre

Prečo nie je dôležitá len sila zliatiny rodiny

Nie všetky zliatiny hliníka sú navzájom chemicky kompatibilné ako kombinácie plniva a základného kovu. Výber plniva z nesprávnej rodiny zliatin môže vytvoriť zvar, ktorý sa javí ako zdravý, ale nesie zníženú odolnosť proti korózii na hranici fúzie, čo je výsledkom rozdielnych chemických zlúčenín zliatin, ktoré interagujú v tepelne ovplyvnenej zóne spôsobmi, ktoré nie sú vždy predvídateľné.

Námorné konštrukcie sú prevažne postavené z hliníkových zliatin série 5000 kvôli ich vlastnej odolnosti voči korózii v slanej vode. Prídavné drôty 5356 aj 5183 patria do rovnakej rodiny zliatin, vďaka čomu sú široko kompatibilné s bežnými základnými kovmi na stavbu lodí. Tam, kde sa výrobcovia príležitostne stretávajú s komplikáciami, sú opravy starších konštrukcií, ktorých zliatina základného kovu je neistá, alebo keď zostavy zmiešanej zliatiny vyžadujú plnivo, ktoré premosťuje dve rôzne chemické zložky základného kovu. V takýchto situáciách má konzultácia s publikovanými tabuľkami kompatibility plniva a tam, kde je to možné, potvrdenie chémie základných kovov pred pokračovaním, tendenciu predchádzať takým druhom dlhodobých porúch spojov, ktorých vysledovanie je nákladné a oprava je ešte nákladnejšia.

Úvahy o obstarávaní námorného zváracieho drôtu

Čo by si tímy zdrojov mali potvrdiť pred zadaním hromadnej objednávky?

Námorné konštrukčné zváranie nesie požiadavky na zabezpečenie kvality, ktoré všeobecné výrobné práce nemusia spĺňať, najmä na klasifikovaných plavidlách alebo pobrežných konštrukciách, kde je zahrnutá kontrola treťou stranou. Predtým, ako sa zaviažete k dohode o dodávke drôtu, stojí za to urobiť niekoľko potvrdení:

• Či môže dodávateľ poskytnúť certifikáciu na úrovni šarže s overením chemického zloženia, nie len generický produktový list
• Ako konzistentne skutočné zloženie drôtu spadá do rozsahu špecifikácie zliatiny v rôznych výrobných šaržiach
• Ako vyzerá záznam dodávateľa u zákazníkov z námornej a pobrežnej oblasti, pretože tieto aplikácie prinášajú kvalitatívne očakávania, ktoré nie všetci výrobcovia drôtov dôsledne spĺňajú
• Či sú štandardné formáty balenia, veľkosti cievok a odporúčania na skladovanie v súlade so skladovacími podmienkami lodenice a nastavením zváracieho zariadenia

Je kontinuita zásob praktickým problémom, ktorý sa oplatí plánovať?

Pre lodenice, ktoré prevádzkujú veľké projekty v predĺženom časovom horizonte, je kontinuita dodávok drôtu dôležitejšia ako pri kratších výrobných sériách. Zmena dodávateľa drôtu v polovici projektu predstavuje riziko variácií medzi jednotlivými dávkami v zložení alebo stave povrchu, čo môže spôsobiť jemné zmeny v správaní oblúka alebo vzhľade zvaru, čo zase vytvára komplikácie pre dokumentáciu zváracích postupov. Uzamknutie dodávateľského systému so spoľahlivým zdrojom na začiatku projektu je malým logistickým krokom, ktorý zabraňuje neúmernému množstvu potenciálneho narušenia neskôr.

Výber hliníkového zváracieho drôtu pri stavbe lodí v konečnom dôsledku vedie k pochopeniu toho, čo každý spoj v námornej konštrukcii skutočne potrebuje, a k postupu od tejto požiadavky k chémii zliatiny, ktorá ho podporuje počas celej životnosti plavidla alebo konštrukcie. The 5356 zliatinový hliníkový drôt spoľahlivo zvláda veľkú väčšinu námorných konštrukčných prác a jeho dostupnosť a manipulačné vlastnosti z neho robia praktickú voľbu pre všeobecnú výrobu trupu a paluby. Tam, kde trvalé vystavenie slanej vode, obmedzený prístup k inšpekcii alebo dlhá životnosť v agresívnych podmienkach posúvajú požiadavky nad rámec toho, čo ľahko rieši univerzálna zliatina, drôt 5183 ponúka dodatočnú odolnosť proti korózii, ktorú tieto aplikácie zaručujú. Príprava pred zváraním, konečná úprava po zváraní a kompatibilita so základným kovom – to všetko spolu s výberom drôtu ovplyvňuje konečnú kvalitu zvaru a skúsení výrobcovia majú tendenciu považovať to všetko za vzájomne prepojené, namiesto toho, aby riešili výber drôtu izolovane od širšieho procesu zvárania. Hangzhou Kunli Welding Materials Co., Ltd. podporuje výrobcov lodí, námorných inžinierov a tímy obstarávania zvárania konštrukcií pomocou hliníkových zváracích drôtov, ktoré sú vhodné pre špecifické požiadavky námorných a pobrežných aplikácií. Prediskutovať požiadavky na zliatiny špecifické pre daný projekt, dostupné certifikácie alebo dojednania o dodávkach je praktickým ďalším krokom pre každý tím, ktorý je pripravený prejsť od výskumu špecifikácií k spoľahlivému rozhodnutiu o zdroji.
